苏公网安备32118202000921号 电缆桥架接地处理
2025-08-06

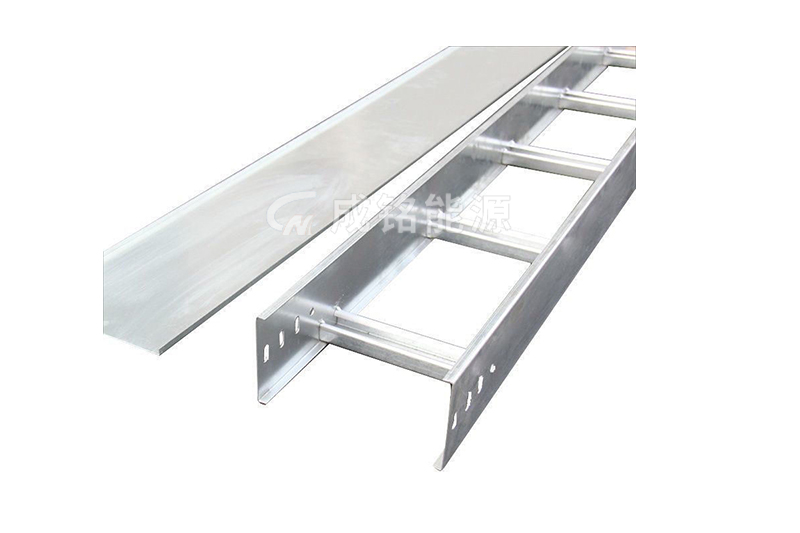

电缆桥架接地处理利用镀锌连接板作为跨接线，将桥架连成一体，连接板两端的两只连接螺栓上加镀锌弹簧垫圈。桥架之间用软铜线进行跨接，再将桥架与接地线相连，形成电气通路。电缆桥架安装过程中需注意作业场地应尽量选择在厂房内，以减小温差对桥架组装焊接的影响，桥架的检测宜在早上或晚上进行。
主梁垫架位置好在主梁的跨端或接近跨端处，重量较小的桥架可安装在端梁处。在组装桥架时，应将四组弯板安放在同一平面内，并将此水平面作为调整桥架各部的基准。桥架内缆线垂直敷设时，在缆线的上端和每间隔1.5米处应固定在桥架的支架上；水平敷设时，在缆线的头、尾、转弯及每间隔3～5米处进行固定。
桥架内部要加设防火封堵或防火包，过建筑物变形缝处需加补偿装置。电缆桥架顶部距顶棚或其他障碍物不应小于0.3米，桥架宽度不宜小于0.1米。在线槽的缆线可以不绑扎，但槽内缆线应顺直，尽量不交叉，缆线不应溢出线槽，在缆线进出线槽部位、转弯处应绑扎固定。
在吊顶内设置时，槽盖开启面应保持80毫米的垂直净空。当电缆桥架分层时，可使用组合架。螺母应位于桥架的外侧，当支架与桥架连接时，要注意防电化措施。桥架特殊部位的安装，如桥架与水管交叉处，桥架应尽量布置在水管上方，如无法实现，需在桥架上方做挡水罩。
