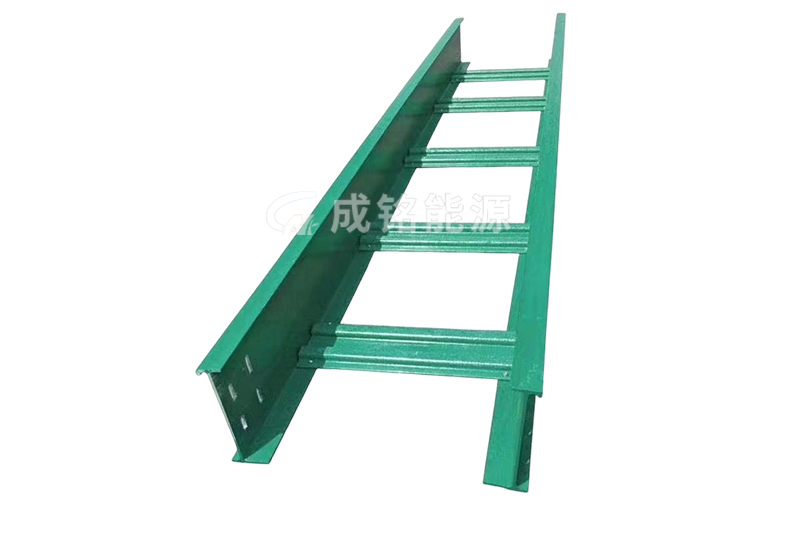

苏公网安备32118202000921号 电缆桥架的载荷能力
2025-07-07
电缆桥架的荷载分为荷载、动荷载和附加荷载，静荷载是指敷设在电缆桥架内的电缆种类、根数、每根的外径重量/单位长度，按电缆敷设的不同分别统计。动荷载是指电缆桥架安装和维护过程中施工维修人员的重量，对于轻型电缆桥架不考虑动荷载，不允许在桥架上站人。
如果需要考虑站人，则应将跨距适当缩小，附加荷载仅在室外是指冰雪、风和电磁力所形成的荷载。当电缆桥架在室内安装时，为保证桥架平直美观，它的水平方向载荷形变一般应控制在范围以内，根据所选取的电缆桥架宽度和所要求的桥架水平方向载荷形变的大小，查对相应结构形式的桥架载荷特性曲线。
当不能满足形变要求时，可以适当增大桥架侧高或者减小支撑间距，以便满足要求。电缆桥架是用薄钢板冲压而成，其承载能力具有一定的限度，否则将会因桥架超载而产生严重形变，影响桥架的美观和电缆的安全运行，通常电缆桥架的承载能力是用电缆桥架的载荷特性曲线表示的。
电缆桥架的载荷能力的大小是一个与桥架规格和支撑距离有关的量，对应于同一支撑距离和弯凸变形量。侧面高度大的桥架承载能力大，高度小的桥架承载能力小。另外当载荷能力划、相同时，对于同一规格的电缆桥架，支撑距离小的比支撑距离大的弯曲变形量小，一般情况下电缆桥架每隔一段距离安装一组支撑架。
